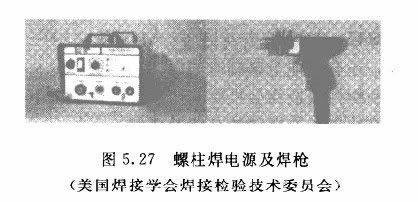

圖5.27示出了螺柱焊電源、焊槍及專用控制裝置，。
    螺柱焊通常選用直流，焊槍通常接電源的負極，工件接正極，即采用直流正極性接法（DCEN）。一般不采用交流電源。
    螺柱焊通常選用恒流外特性的電源，電源的規格通常按照螺柱的尺寸來選擇。也可通過并聯兩臺電源來提供足夠的電流。螺柱焊時電弧的持續時間很短，一般不超過1s，通常需要在短時間內產生超過電源額定值的電流，因此電源應具有足夠的過載能力。螺柱焊焊槍是專用的，不能用于其他方法。其外形類似于手槍，手把上設有一觸發開關，用于啟動焊接過程。焊槍中有電磁提升機構和彈簧，該彈簧用來將螺柱壓入到熔池中。焊接電流必須流過焊槍，焊槍中還必須包含一個調節機構，用來控制弧長并保證精確的壓入距離。焊槍上還必須裝有支撐裝置，用來使焊槍與工件保持適當的距離。此外，焊槍上應能使用各種不同類型的夾頭，以能夠夾持各種不同尺寸及類型的螺柱。支撐裝置或電弧保護支架必須能夠調節，以適合不同類型的夾頭。
    計時控制器控制電弧 燃燒時間?？刂蒲b置中設有一接觸開關，在燃弧時間達到預定時間后，該開關將切斷焊接電流。通常利用網壓頻率進行標定，對于60Hz的電源，其精度為1/60s，控制裝置安裝在電源內的控制箱中。但是，有些螺柱焊的計時控制器是單獨的分立式裝置。螺的控制裝置一般是專為對應的焊槍和電源設計的，一般不能將一個制造商制造的焊槍與其他制造商制造的計時控制器配用?？刂齐娎|只用于連接相匹配的焊槍和計時控制器。
