變頻器開關電源故障是常見的故障類型，在變頻器的檢測和維修過程中，掌握

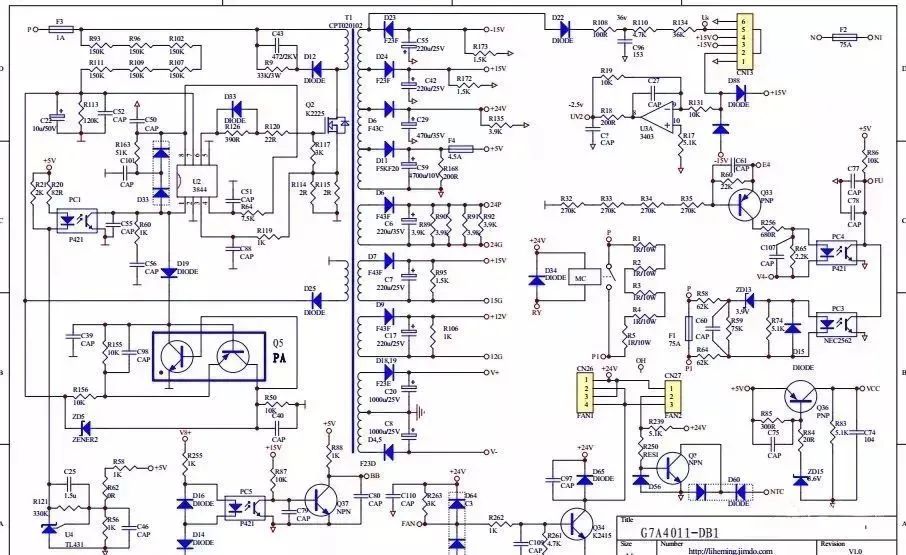

變頻器開關電源電路圖和原理有很大的幫助。

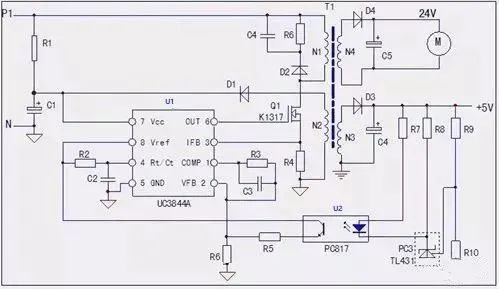

1、振蕩回路：開關變壓器的主繞組N1、Q1的漏--源極、R4為電源工作電流的通路;R1提供了啟動電流;自供電繞組N2、D1、C1形成振蕩芯片的供電電壓。這三個環節的正常運行，是電源能夠振蕩起來的先決條件。

U1的4腳外接定時元件R2、C2和U1芯片本身，也構成了振蕩回路的一部分。

2、穩壓回路：N3、D3、C4等的+5V電源，R7—R10、PC3、R5、R6等元件構成了穩壓控制回路。

U1芯片和1、2腳外圍元件R3、C3，也是穩壓回路的一部分。

3、保護回路：U1芯片本身和3腳外圍元件R4構成過流保護回路;N1繞組上并聯的D2、R6、C4元件構成了IGBT的保護電路;實質上穩壓回路的電壓反饋信號——穩壓信號，也可看作是一路電壓保護信號。但保護電路的內容并不僅是局限于保護電路本身，保護電路的起控往往是由于負載電路的異常所引起。

4、負載回路：N3、N4次級繞組及后續電路，均為負載回路。負載回路的異常，會牽涉到保護回路和穩壓回路，使兩個回路做出相應的保護和調整動作。

振蕩芯片本身參與和構成了前三個回路，芯片損壞，三個回路都會一齊罷工。對三個或四個回路的檢修，是在芯片本身正常的前提下進行的。

另外，要用全局觀念和系統思路來進行故障判斷，透過現象看本質。如停振故障，也許并非由振蕩回路元件損壞所引起，有可能是穩壓回路故障或負載回路異常，導致了芯片內部保護電路起控，而停止了PWM脈沖的輸出。并不能將各個回路完全孤立起來進行檢修，某一故障元件的出現很可能表現出“牽一發而全身動”的效果。
